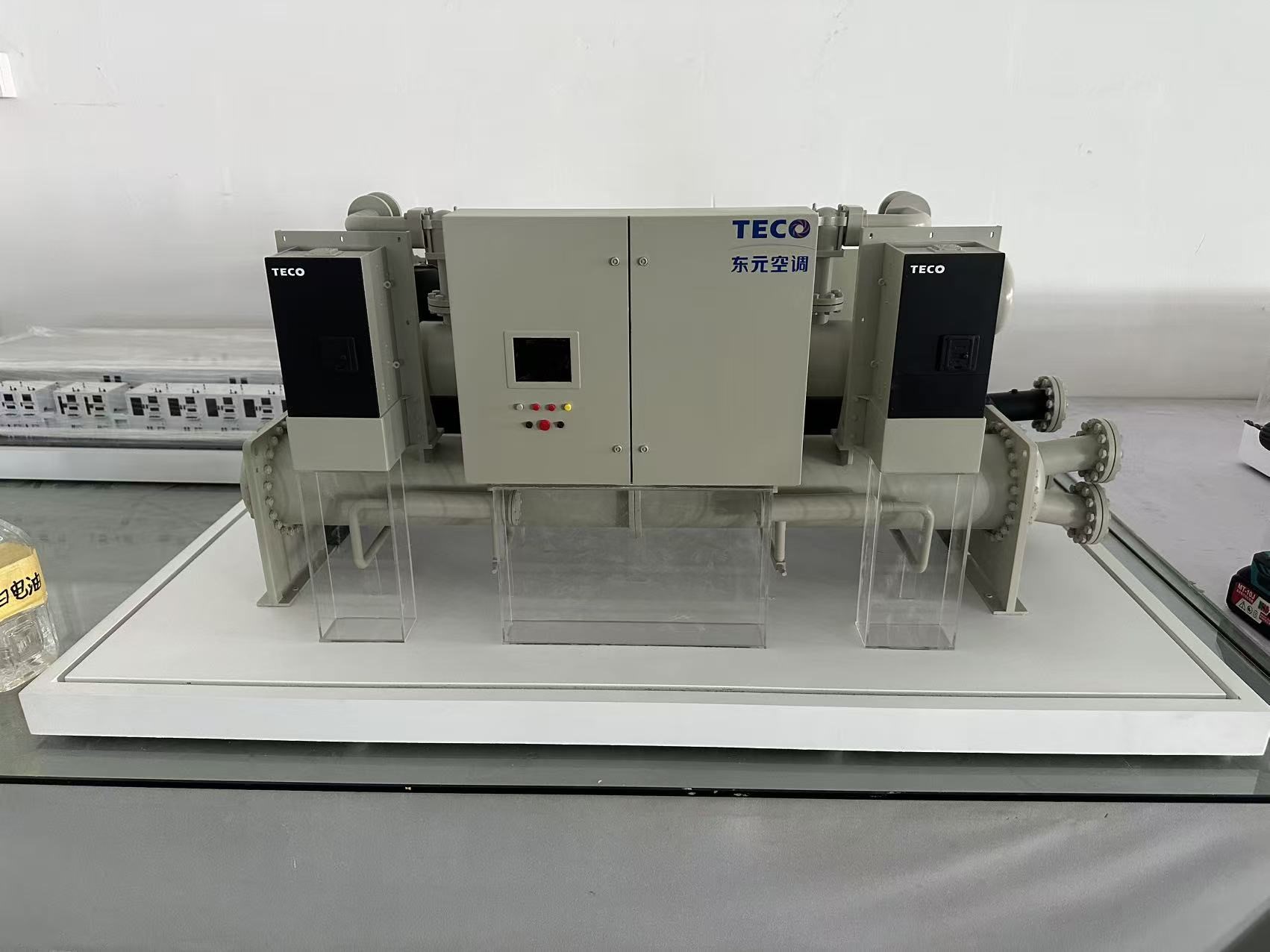

空调工业设备模型制作案例
一、图纸解析与方案确认
根据客户提供的3D图纸，明确设备模型的核心结构（主体框架、控制面板、管道接口等）及1:20的制作比例，通过三维软件拆解图纸部件，确认各组件的尺寸参数与装配关系，形成基础制作方案。
二、按图加工与部件成型
主体结构：依据图纸结构，采用ABS树脂光固化3D打印一体成型，复刻图纸中的曲面轮廓、螺栓接口及控制面板分层结构，预留显示屏与指示灯安装槽位。
功能部件：按图纸管道接口尺寸，使用高强度光敏树脂打印并经CNC精修还原螺纹细节；散热模块参照图纸格栅结构，采用镂空打印工艺确保通风孔尺寸准确。
标识处理：根据图纸中的品牌标识（“TECO”及“东元空调”文字）坐标，通过激光雕刻于ABS面板，填充黑色油墨以还原设计细节。
三、组装与校准
按图纸装配顺序固定主体框架，依次安装散热模块与管道接口，通过定位销校准部件位置，确保偏差不超过0.3mm；对图纸中标注的承重部位（如底部支撑脚）采用金属嵌件增强强度。
四、表面工艺处理
主体框架按图纸指定颜色调配哑光漆，通过静电喷涂覆盖；控制面板黑色区域打磨纹理以模拟操作面板触感；管道接口按图纸要求轻磨边缘并局部擦拭金属漆，还原轻微氧化效果；底部支撑柱采用透明亚克力切割并抛光，实现图纸中的展示效果。
